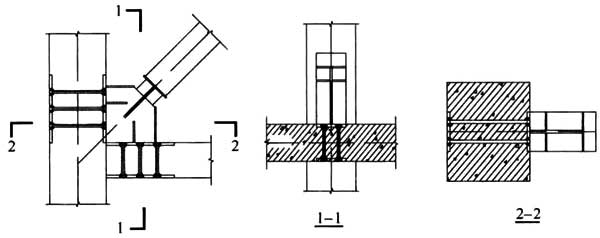

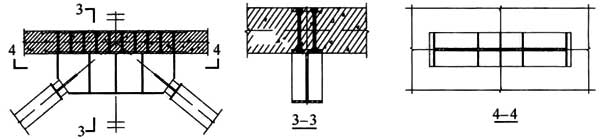

5．6 支撑设计 5．6．1 板柱结构中的普通钢支撑可采用单向斜杆支撑(图4a)或十字交叉支撑(图4b)。十字交叉支撑可按拉杆设计，较经济。单向斜支撑为拉压支撑，上下两端应与柱板节点或柱帽连接，其长细比及板件宽厚比应符合有关规定。人字斜杆或V形斜杆在支撑顶端形成不平衡竖向力，作用在板楼上，对楼板不利，不得使用。屈曲约束支撑拉压性能完全一致，因此采用人字形支撑(图4c)或V形支撑(图4d)时不会产生对楼板不利的不平衡力。 图4 支撑类型示意 5．6．5 垂直边榀框架布置支撑(图5)，当支撑受压时，压力Nb沿柱和板分解出竖向作用力Nbv和水平作用力Nbh，水平作用力Nbh作用在板上会在板中产生拉力Nbl，这个拉力需要由楼板承担，在楼板中应附加配置受拉钢筋，钢筋量按混凝土轴心受拉计算。板中非受力钢筋可作为抗拉受力筋使用。 当下层支撑按图6设置支撑时，上下支撑的受力是反向的，即支撑为一拉一压，在楼板水平面的分量可以抵消很多，作用在板中的拉力可以大大降低。 图5 边柱支撑作用示意 1-边柱；2-支撑；3-楼板 图6 边柱支撑作用示意 1-边柱；2-支撑；3-楼板 5．6．7、5．6．8 支撑与板柱节点见图7，“人”字形支撑或“V”形支撑与楼板节点见图8。 图7 支撑与板柱连接节点 图8 “人”字形和“V”形支撑与楼板连接节点
