10.2 载荷试验

10.2 载荷试验

10.2.1 平板载荷试验(plate loading test)是在岩土体原位,用一定尺寸的承压板,施加竖向荷载,同时观测承压板沉降,测定岩土体承载力和变形特性;螺旋板载荷试验(screw plate loading test)是将螺旋板旋入地下预定深度,通过传力杆向螺旋板施加竖向荷载,同时量测螺旋板沉降,测定土的承载力和变形特性。
常规的平板载荷试验,只适用于地表浅层地基和地下水位以上的地层。对于地下深处和地下水位以下的地层,浅层平板载荷试验已显得无能为力。以前在钻孔底进行的深层载荷试验,由于孔底土的扰动,板土间的接触难以控制等原因,早已废弃不用。《94规范》规定了螺旋板载荷试验,本次修订仍列入不变。
进行螺旋板载荷试验时,如旋入螺旋板深度与螺距不相协调,土层也可能发生较大扰动。当螺距过大,竖向荷载作用大,可能发生螺旋板本身的旋进,影响沉降的量测。上述这些问题,应注意避免。
本次修订增加了深层平板载荷试验方法,适用于地下水位以上的一般土和硬土。这种方法已经积累了一定经验,为了统一操作标准和计算方法,列入了本规范。

10. 2.1 [修订说明]
本条原文的写法易被误解,故稍作调整。深层载荷试验与浅层载荷试验的区别,在于试土是否存在边载,荷载作用于半无限体的表面还是内部。深层载荷试验过浅,不符合变形模量计算假定荷载作用于半无限体内部的条件。深层载荷试验的条件与基础宽度、土的内摩擦角等有关,原规定3m偏浅,现改为5m。原规定深层载荷试验适用于地下水位以上,但地下水位以下的土,如采取降水措施并保证试土维持原来的饱和状态,试验仍可进行,故删除了这个限制。
例如:载荷试验深度为6m,但试坑宽度符合浅层载荷试验条件,无边载,则属于浅层载荷试验;反之,假如载荷试验深度为5.5m,但试井直径与承压板直径相同,有边载,则属于深层载荷试验。
浅层载荷试验只用于确定地基承载力和土的变形模量,不能用于确定桩的端阻力;深层载荷试验可用于确定地基承载力、桩的端阻力和土的变形模量。但载荷试验只是一种模拟,与实际工程的工作状态总是有差别的。深层载荷试验反映了土的应力水平,反映了侧向超载对试土承载力的影响,作为地基承载力,不必作深度修正,只需宽度修正,是比较合理的方法。但深层载荷试验的破坏模式是局部剪切破坏,而浅基础一般假定为整体剪切破坏,塑性区开展的模式也不同,因而工作状态是有差别的。桩基虽是局部剪切破坏,但与深层载荷试验的工作状态仍有差别。深层载荷试验时孔壁临空,而桩的侧壁限制了土体变形,桩与上之间存在法向力和剪力。此外,还有试土的代表性问题,试土扰动问题,试验操作造成的误差问题等,确定地基承载力和桩的端阻力仍需综合判定。

10.2.2 一般认为,载荷试验在各种原位测试中是最为可靠的,并以此作为其他原位测试的对比依据。但这一认识的正确性是有前提条件的,即基础影响范围内的土层应均一。实际土层往往是非均质土或多层土,当土层变化复杂时,载荷试验反映的承压板影响范围内地基土的性状与实际基础下地基土的性状将有很大的差异。故在进行载荷试验时,对尺寸效应要有足够的估计。

10.2.3 对载荷试验的技术要求作如下说明:
1 对于深层平板载荷试验,试井截面应为圆形,直径宜取0.8—1.2m,并有安全防护措施;承压板直径取800mm时,采用厚约300mm的现浇混凝土板或预制的刚性板;可直接在外径为800mm的钢环或钢筋混凝上管柱内浇筑;紧靠承压板周围土层高度不应小于承压板直径,以尽量保持半无限体内部的受力状态,避免试验时土的挤出;用立柱与地面的加荷装置连接,亦可利用井壁护圈作为反力,加荷试验时应直接测读承压板的沉降;
2 对试验面,应注意使其尽可能平整,避免扰动,并保证承压板与土之间有良好的接触;
3 承压板宜采用圆形压板,符合轴对称的弹性理论解,方形板则成为三维复杂课题;板的尺寸,国外采用的标准承压板直径为0.305m,根据国内的实际经验,可采用0.25~0.5m2,软土应采用尺寸大些的承压板,否则易发生歪斜;对碎石土,要注意碎石的最大粒径;对硬的裂隙性黏土及岩层,要注意裂隙的影响;
4 加荷方法,常规方法以沉降相对稳定法(即一般所谓的慢速法)为准;如试验目的是确定地基承载力,加荷方法可以考虑采用沉降非稳定法(快速法)或等沉降速率法,但必须有对比的经验,在这方面应注意积累经验,以加快试验周期;如试验目的是确定土的变形特性,则快速加荷的结果只反映不排水条件的变形特性,不反映排水条件的固结变形特性;
5 承压板的沉降量测的精度影响沉降稳定的标准;当荷载沉降曲线无明确拐点时,可加测承压板周围土面的升降、不同深度土层的分层沉降或土层的侧向位移;这有助于判别承压板下地基土受荷后的变化,发展阶段及破坏模式,判定拐点;
6 一般情况下,载荷试验应做到破坏,获得完整的p-s曲线,以便确定承载力特征值;只有试验目的为检验性质时,加荷至设计要求的二倍时即可终止;发生明显侧向挤出隆起或裂缝,表明受荷地层发生整体剪切破坏,这属于强度破坏极限状态;等速沉降或加速沉降,表明承压板下产生塑性破坏或刺入破坏,这是变形破坏极限状态;过大的沉降(承压板直径的0.06倍),属于超过限制变形的正常使用极限状态。
在确定终止试验标准时,对岩体而言,常表现为承压板上和板外的测表不停地变化,这种变化有增加的趋势。此外,有时还表现为荷载加不上,或加上去后很快降下来。当然,如果荷载已达到设备的最大出力,则不得不终止试验,但应判定是否满足了试验要求。

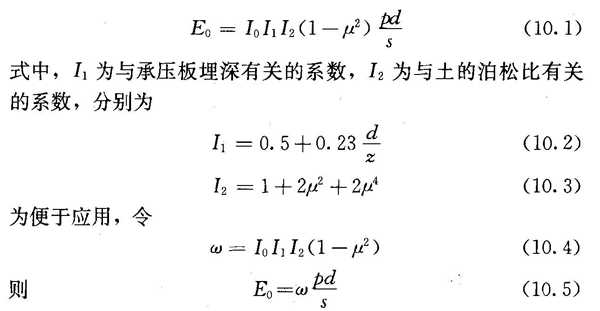

10.2.5 用浅层平板载荷试验成果计算土的变形模量的公式,是人们熟知的,其假设条件是荷载在弹性半无限空间的表面。深层平板载荷试验荷载作用在半无限体内部,不宜采用荷载作用在半无限体表面的弹性理论公式,式(10.2.5—2)是在Mindlin解的基础上推算出来的,适用于地基内部垂直均布荷载作用下变形模量的计算。根据岳建勇和高大钊的推导(《工程勘察》2002年1期),深层载荷试验的变形模量可按下式计算:

式中,ω为与承压板埋深和土的泊松比有关的系数,如碎石的泊松比取0.27,砂土取0.30,粉土取0.35,粉质黏土取0.38,黏土取0.42,则可制成本规范表10.2.5。
