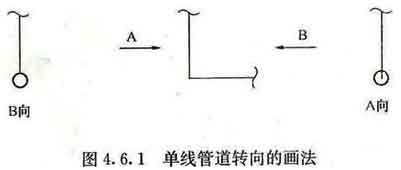

4．6．1 单线管道转向的画法见图4．6．1。

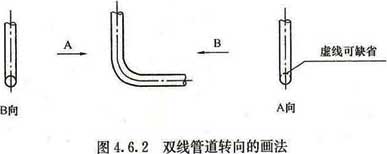

4．6．2 双线管道转向的画法见图4．6．2。

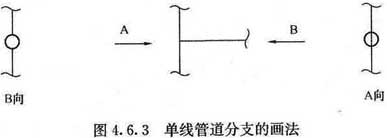

4．6．3 单线管道分支的画法见图4．6．3。

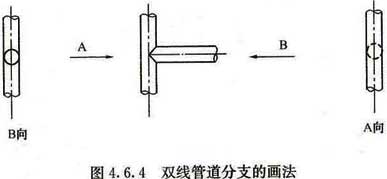

4．6．4 双线管道分支的画法见图4. 6．4。

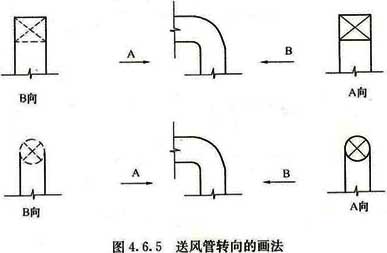

4．6．5 送风管转向的画法见图4．6．5。

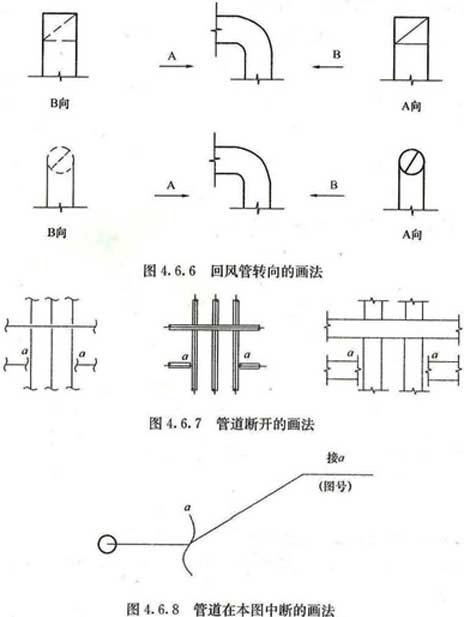

4．6．6 回风管转向的画法见图4．6．6。

4．6．7 平面图、剖视图中管道因重叠、密集需断开时，应采用断开画法(图4．6．7)。

4．6．8 管道在本图中断，转至其他图面表示(或由其他图面引来)时，应注明转至(或来自的)的图纸编号(图4．6．8)。

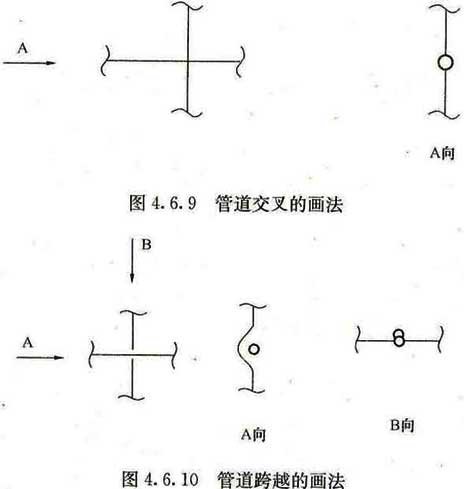

4．6．9 管道交叉的画法见图4．6．9。

4．6．10 管道跨越的画法见图4．6．10。
