5．1．1 钢筋焊接接头或焊接制品(焊接骨架、焊接网)应按检验批进行质量检验与验收。检验批的划分应符合本规程第5．2节～第5．8节的有关规定。质量检验与验收应包括外观质量检查和力学性能检验，并划分为主控项目和一般项目两类。

5．1．2 纵向受力钢筋焊接接头验收中，闪光对焊接头、电弧焊接头、电渣压力焊接头、气压焊接头和非纵向受力箍筋闪光对焊接头、预埋件钢筋T形接头的连接方式应符合设计要求，并应全数检查，检查方法为目视观察。焊接接头力学性能检验应为主控项目。焊接接头的外观质量检查应为一般项目。

5．1．3 不属于专门规定的电阻焊点和钢筋与钢板电弧搭接焊接头可只做外观质量检查，属一般项目。

5．1．4 纵向受力钢筋焊接接头、箍筋闪光对焊接头、预埋件钢筋T形接头的外观质量检查应符合下列规定：
    1 纵向受力钢筋焊接接头，每一检验批中应随机抽取10％的焊接接头；箍筋闪光对焊接头和预埋件钢筋T形接头应随机抽取5％的焊接接头。检查结果，外观质量应符合本规程第5．3节～第5．8节中有关规定；
    2 焊接接头外观质量检查时，首先应由焊工对所焊接头或制品进行自检；在自检合格的基础上由施工单位项目专业质量检查员检查，并将检查结果填写于本规程附录A“钢筋焊接接头检验批质量验收记录。”

5．1．5 外观质量检查结果，当各小项不合格数均小于或等于抽检数的15％，则该批焊接接头外观质量评为合格；当某一小项不合格数超过抽检数的15％时，应对该批焊接接头该小项逐个进行复检，并剔出不合格接头。对外观质量检查不合格接头采取修整或补焊措施后，可提交二次验收。

5．1．6 施工单位项目专业质量检查员应检查钢筋、钢板质量证明书、焊接材料产品合格证和焊接工艺试验时的接头力学性能试验报告。钢筋焊接接头力学性能检验时，应在接头外观质量检查合格后随机切取试件进行试验。试验方法应按现行行业标准《钢筋焊接接头试验方法标准》JGJ／T 27有关规定执行。试验报告应包括下列内容：
    1 工程名称、取样部位；
    2 批号、批量；
    3 钢筋生产厂家和钢筋批号、钢筋牌号、规格；
    4 焊接方法；
    5 焊工姓名及考试合格证编号；
    6 施工单位；
    7 焊接工艺试验时的力学性能试验报告。

5．1．7 钢筋闪光对焊接头、电弧焊接头、电渣压力焊接头、气压焊接头、箍筋闪光对焊接头、预埋件钢筋T形接头的拉伸试验，应从每一检验批接头中随机切取三个接头进行试验并应按下列规定对试验结果进行评定：
    1 符合下列条件之一，应评定该检验批接头拉伸试验合格：
        1)3个试件均断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值。
        2)2个试件断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值：另一试件断于焊缝，呈脆性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值的1．0倍。
    注：试件断于热影响区，呈延性断裂，应视作与断于钢筋母材等同；试件断于热影响区，呈脆性断裂，应视作与断于焊缝等同。
    2 符合下列条件之一，应进行复验：
        1)2个试件断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值；另一试件断于焊缝，或热影响区，呈脆性断裂，其抗拉强度小于钢筋母材抗拉强度标准值的1．0倍。
        2)1个试件断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值；另2个试件断于焊缝或热影响区，呈脆性断裂。
    3 3个试件均断于焊缝，呈脆性断裂，其抗拉强度均大于或等于钢筋母材抗拉强度标准值的1．0倍，应进行复验。当3个试件中有1个试件抗拉强度小于钢筋母材抗拉强度标准值的1．0倍，应评定该检验批接头拉伸试验不合格。
    4 复验时，应切取6个试件进行试验。试验结果，若有4个或4个以上试件断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值。另2个或2个以下试件断于焊缝。呈脆性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值的1．0倍，应评定该检验批接头拉伸试验复验合格。
    5 可焊接余热处理钢筋RRB 400W焊接接头拉伸试验结果，其抗拉强度应符合同级别热轧带肋钢筋抗拉强度标准值540MPa的规定。
    6 预埋件钢筋T形接头拉伸试验结果，3个试件的抗拉强度均大于或等于表5．1．7的规定值时，应评定该检验批接头拉伸试验合格。若有一个接头试件抗拉强度小于表5．1．7的规定值时，应进行复验。
    复验时，应切职6个试件进行试验。复验结果，其抗拉强度均大于或等于表5．1．7的规定值时，应评定该检验批接头拉伸试验复验合格。

表5．1．7 预埋件钢筋T形接头抗拉强度规定值

5．1．8 钢筋闪光对焊接头、气压焊接头进行弯曲试验时，应从每一个检验批接头中随机切取3个接头，焊缝应处于弯曲中心点，弯心直径和弯曲角度应符合表5．1．8的规定。

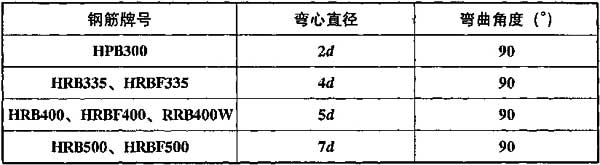

表5．1．8 接头弯曲试验指标

    注：1 d为钢筋直径(mm)；
        2 直径大于25mm的钢筋焊接接头，弯心直径应增加1倍钢筋直径。

    弯曲试验结果应按下列规定进行评定：
    1 当试验结果，弯曲至90°，有2个或3个试件外侧(含焊缝和热影响区)未发生宽度达到0．5mm的裂纹，应评定该检验批接头弯曲试验合格。
    2 当有2个试件发生宽度达到0．5mm的裂纹，应进行复验。
    3 当有3个试件发生宽度达到0．5mm的裂纹，应评定该检验批接头弯曲试验不合格。
    4 复验时，应切取6个试件进行试验。复验结果，当不超过2个试件发生宽度达到0．5mm的裂纹时，应评定该检验批接头弯曲试验复验合格。

5．1．9 钢筋焊接接头或焊接制品质量验收时，应在施工单位自行质量评定合格的基础上，由监理(建设)单位对检验批有关资料进行检查，组织项目专业质量检查员等进行验收，并应按本规程附录A规定记录。
