2．1．1 碗扣式钢管脚手架 cuplock steel tubular scaffolding
    节点采用碗扣方式连接的钢管脚手架(图2．1．1)，根据其

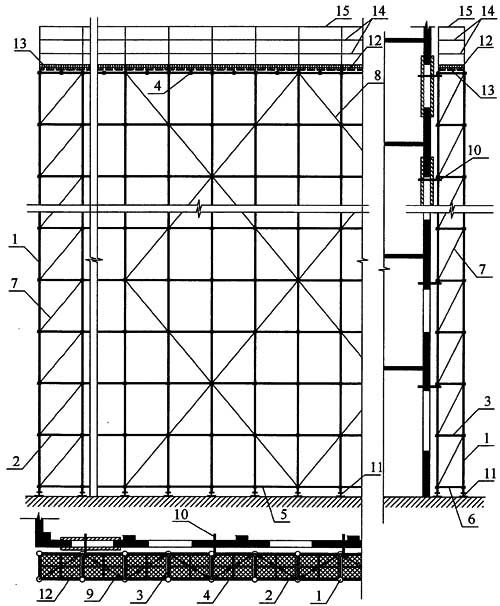

图2．1．1 碗扣式钢管脚手架的组成
1-立杆；2-纵向水平杆；3-横向水平杆；4-间水平杆；5-纵向扫地杆；
6-横向扫地杆；7-竖向斜撑杆；8-剪刀撑；9-水平斜撑杆；10-连墙件；11-底座；12-脚手板；13-挡脚板；14-栏杆；15-扶手

用途主要可分为双排脚手架和模板支撑架两类。

2．1．2 碗扣节点 cuplock joint
    由上碗扣、下碗扣、限位销和水平杆接头等组成的盖固式连接节点。

2．1．3 立杆 standing tube
    带有活动上碗扣，且焊有固定下碗扣和竖向连接套管的竖向钢管构件。

2．1．4 上碗扣 bell shape cap
    沿立杆上下滑动，起锁紧作用的碗形紧固件。

2．1．5 下碗扣 bowl shape socket
    焊接固定在立杆上的碗形紧固件。

2．1．6 立杆连接销 connecting pin of standing tube
    用于立杆竖向承插接长的销子。

2．1．7 限位销 limiting pin
    焊接固定在立杆上用于锁紧上碗扣的定位销子。

2．1．8 水平杆 horizontal tube
    两端焊接有连接板接头，与立杆通过上下碗扣连接的水平钢管构件，包括纵向水平杆和横向水平杆。

2．1．9 水平杆接头 spigot of horizontal tube
    焊接于水平杆两端的曲板状连接件。

2．1．10 间水平杆 intermediate horizontal tube
    两端焊有插卡装置，与纵向水平杆通过插卡装置相连，用于双排脚手架的横向水平钢管构件。

2．1．11 斜杆 batter tube
    两端带有接头，用作脚手架斜撑杆的钢管构件。按接头形式可分为专用外斜杆和内斜杆；按设置方向可分为水平斜杆和竖向斜杆。

2．1．12 专用外斜杆 special outside batter tube
    用于脚手架端部或外立面，两端焊有旋转式连接板接头的斜向钢管构件。

2．1．13 内斜杆 inside batter tube
    用于脚手架内部，两端带有扣接头的斜向钢管构件。

2．1．14 挑梁 bracket
    双排脚手架作业平台的挑出定型构件。包括外挑宽度为300mm的窄挑梁和外挑宽度为600mm的宽挑梁。
