9．2．1 照度应在规定的比赛场地上进行测量，照明装置轴线对称或完全对称布置的场地，可只测1／2场地。照度计算和测量网格可按本标准附录A的规定确定。

9．2．2 室内外矩形场地和几种典型场地的照度计算和测量可按下列网格点进行。下列图中，＋、o为计算网格点，o为测量网格点。
    1 矩形场地照度计算和测量网格点可按图9．2．2-1确定。
        1)d_l、d_w可按下列方法确定：
        当l、w不大于10m时，计算网格应为1m；
        当l、w大于10m且不大于50m时，计算网格应为2m；
        当l、w大于50m时，计算网格应为5m。
        2)测量网格点间距宜为计算网格点间距的2倍。

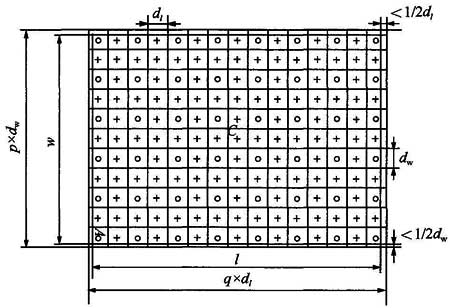

图9．2．2-1 矩形场地照度计算和测量网格点布置图
l-场地长度；d_l-计算网格纵向间距；p-计算网格纵向点数；
w-场地宽度；d_w-计算网格横向间距；q-计算网格横向点数；
计算网格点从中心点C开始确定；测量网格点从角点A开始确定
p，q均为奇整数，并满足(q—1)·d_l≤l≤q·d_l和(p—1)·d_w≤w≤p·d_w

    2 田径场场地照度测量网格点可按图9．2．2-2确定。

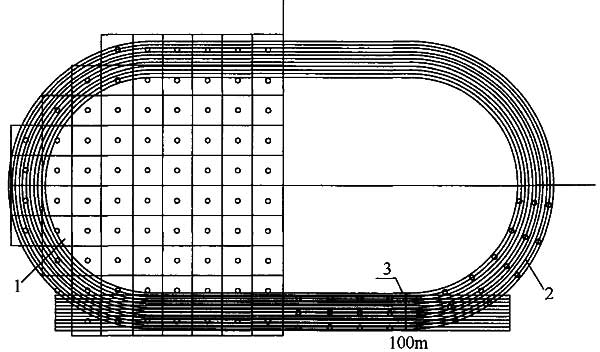

图9．2．2-2 田径场场地照度测量网格点布置图(对称布置)
1-全场测量点(田赛＋径赛)布置图；2-径赛测量点布置图；3-100m跑道终点线位置

    3 专用足球(橄榄球)场场地照度测量网格点可按图9．2．2-3确定。

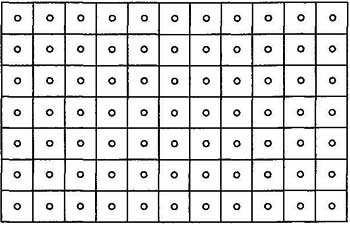

图9．2．2-3 专用足球(橄榄球)场场地照度测量网格点布置图
C-场地中心点

    4 游泳和跳水场场地照度测量网格点可按图9．2．2-4确定。

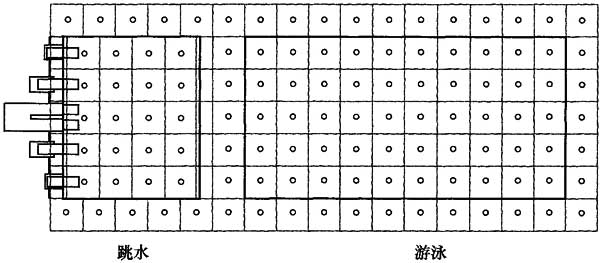

图9．2．2-4 游泳和跳水场场地照度测量网格点布置图

    5 速度滑冰场场地照度测量网格点可按图9．2．2-5确定。
    6 场地自行车场场地照度测量网格点可按图9．2．2-6确定。
    7 棒球场场地照度测量网格点可按图9．2．2-7确定。
    8 垒球场场地照度测量网格点可按图9．2．2-8确定。

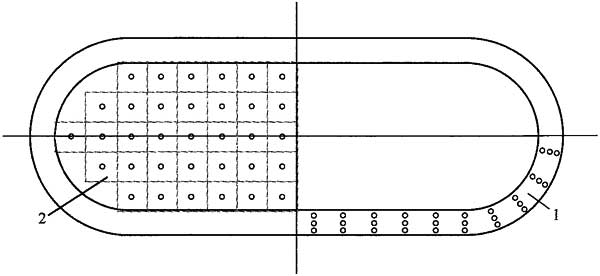

图9．2．2-5 速度滑冰场场地的照度测量网格点布置图(400m跑道)
(对称布置)
1-赛道测量点布置图；2-内场测量点布置图

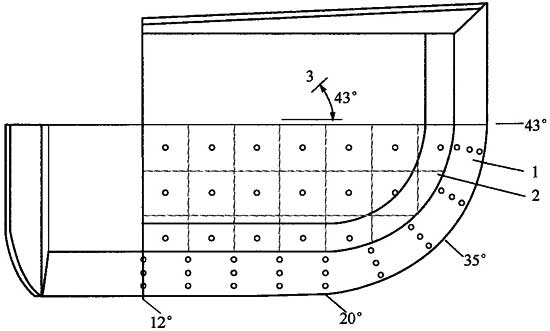

图9．2．2-6 场地自行车场场地照度测量网格点布置图
1-比赛车道；2-安全车道；3-内场水平面

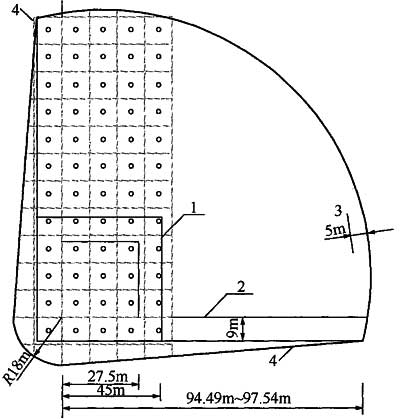

图9．2．2-7 棒球场场地照度测量网格点布置图
1-内场网格；2-边界；3-警告线；4-围栏

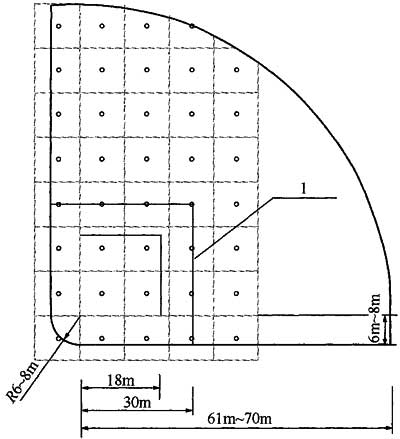

图9．2．2-8 垒球场场地照度测量网格点布置图
1-内场

9．2．3 水平照度和垂直照度应按中心点法进行测量，并应符合下列规定：

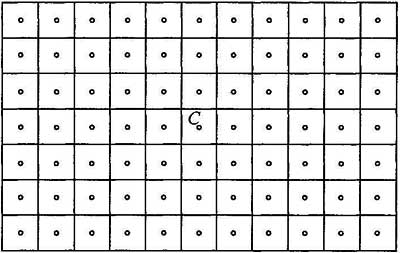

    1 测量点应布置在每个网格的中心点上(图9．2．3-1)，平均照度应按下式计算：

图9．2．3-1 中心点法测量照度示意图
o-测点

    式中：E_ave——平均照度(lx)；
          E_i——第i个测点上的照度(lx)；
          n——总的网格点数。
    2 测量水平照度时，光电接收器应平放在场地上方的水平面上，测量时在场人员必须远离光电接收器，并应保证其上无任何阴影。
    3 测量主摄像机垂直照度时(图9．2．3-2)，光电接收面的法线方向应对准摄像机镜头的光轴，测量高度可取1．5m。测量辅摄像机垂直照度时(图9．2．3-3)，可在网格上测量与四条边线平行的垂直面上的照度，测量高度可取1m。测量时应排除对光电接收器的任何遮挡。

图9．2．3-2 主摄像机垂直照度测试示意图


图9．2．3-3 辅摄像机垂直照度测试示意图

9．2．4 照度均匀度应按下列公式计算：

    式中：U₁、U₂——照度均匀度；
          E_min——规定表面上的最小照度(lx)；
          E_max——规定表面上的最大照度(lx)；
          E_ave——规定表面上的平均照度(lx)。
