5．8．1 本节适用于抗震设防类别为丙类的多层装配式墙板住宅结构设计，本章未作规定的，应符合现行行业标准《装配式混凝土结构技术规程》JGJ 1中多层剪力墙结构设计章节的有关规定。

5．8．2 多层装配式墙板结构的最大适用层数和最大适用高度应符合表5．8．2的规定。

表5．8．2 多层装配式墙板结构的最大适用层数和最大适用高度

5．8．3 多层装配式墙板结构的高宽比不宜超过表5．8．3的数值。

表5．8．3 多层装配式墙板结构适用的最大高宽比

5．8．4 多层装配式墙板结构设计应符合下列规定：
    1 结构抗震等级在设防烈度为8度时取三级，设防烈度6、7度时取四级；
    2 预制墙板厚度不宜小于140mm，且不宜小于层高的1/25；
    3 预制墙板的轴压比，三级时不应大于0．15，四级时不应大于0．2；轴压比计算时，墙体混凝土强度等级超过C40，按C40计算。

5．8．5 多层装配式墙板结构的计算应符合下列规定：
    1 可采用弹性方法进行结构分析，并应按结构实际情况建立分析模型；在计算中应考虑接缝连接方式的影响。
    2 采用水平锚环灌浆连接墙体可作为整体构件考虑，结构刚度宜乘以0．85～0．95的折减系数。
    3 墙肢底部的水平接缝可按照整体式接缝进行设计，并取墙肢底部的剪力进行水平接缝的受剪承载力验算。
    4 在风荷载或多遇地震作用下，按弹性方法计算的楼层层间最大水平位移与层高之比△u_e/h不宜大于1/1200。

5．8．6 多层装配式墙板结构纵横墙板交接处及楼层内相邻承重墙板之间可采用水平钢筋锚环灌浆连接(图5．8．6)，并应符合下列规定：

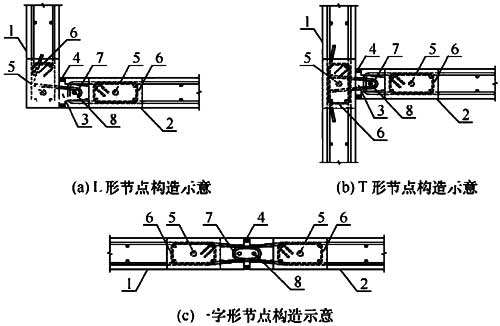

图5．8．6 水平钢筋锚环灌浆连接构造示意
1-纵向预制墙体；2-横向预制墙体；3-后浇段；4-密封条；5-边缘构件纵向受力钢筋；6-边缘构件箍筋；7-预留水平钢筋锚环；8-节点后插纵筋

    1 应在交接处的预制墙板边缘设置构造边缘构件。
    2 竖向接缝处应设置后浇段，后浇段横截面面积不宜小于0．01m²，且截面边长不宜小于80mm；后浇段应采用水泥基灌浆料灌实，水泥基灌浆料强度不应低于预制墙板混凝土强度等级。
    3 预制墙板侧边应预留水平钢筋锚环，锚环钢筋直径不应小于预制墙板水平分布筋直径，锚环间距不应大于预制墙板水平分布筋间距；同一竖向接缝左右两侧预制墙板预留水平钢筋锚环的竖向间距不宜大于4d，且不应大于50mm(d为水平钢筋锚环的直径)；水平钢筋锚环在墙板内的锚固长度应满足现行国家标准《混凝土结构设计规范》GB 50010的有关规定；竖向接缝内应配置截面面积不小于200mm²的节点后插纵筋，且应插入墙板侧边的钢筋锚环内；上下层节点后插筋可不连接。

5．8．7 预制墙板应在水平或竖向尺寸大于800mm的洞边、一字墙墙体端部、纵横墙交接处设置构造边缘构件，并应满足下列要求：
    1 采用配置钢筋的构造边缘构件时，应符合下列规定：
        1)构造边缘构件截面高度不宜小于墙厚，且不宜小于200mm，截面宽度同墙厚。
        2)构造边缘构件内应配置纵向受力钢筋、箍筋、箍筋架立筋，构造边缘构件的纵向钢筋除应满足设计要求外，尚应满足表5．8．7的要求。
        3)上下层构造边缘构件纵向受力钢筋应直接连接，可采用灌浆套筒连接、浆锚搭接连接、焊接连接或型钢连接件连接；箍筋架立筋可不伸出预制墙板表面。
    2 采用配置型钢的构造边缘构件时，应符合下列规定：
        1)可由计算和构造要求得到钢筋面积并按等强度计算相应的型钢截面。
        2)型钢应在水平缝位置采用焊接或螺栓连接等方式可靠连接。
        3)型钢为一字形或开口截面时，应设置箍筋和箍筋架立筋，配筋量应满足表5．8．7的要求。
        4)当型钢为钢管时，钢管内应设置竖向钢筋并采用灌浆料填实。

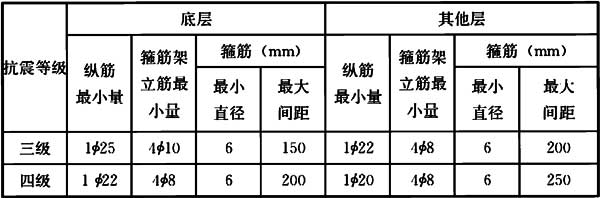

表5．8．7 构造边缘构件的构造配筋要求
